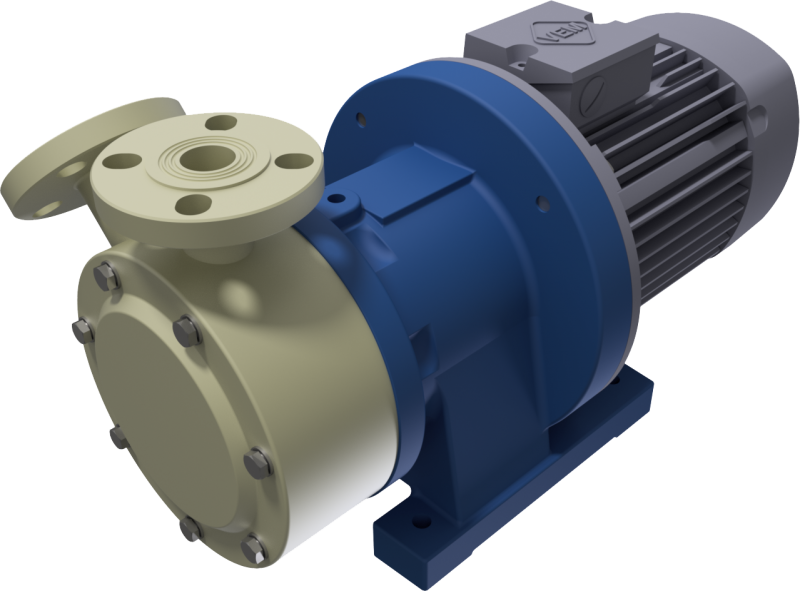

Magnetgekuppelte Seitenkanal Peripheralradpumpen
MARCH Magnetgekuppelte Peripheralradpumpen der Baureihe MT sind aus Vollstab PP oder PVDF zerspanend hergestellt. Eine Vielzahl turbinenförmiger Leitschaufeln erzeugen einen vergleichsweise hohen Förderdruck, bei geringen Fördermengen. Die Pumpen der Baureihe MT sind in Seitenkanalausführung gefertigt, so dass Gasanteile im Medium von max. 20 Vol-% problemlos mitgefördert werden können, ohne Trockenlaufschäden zu verursachen. Magnetgekuppelte Pumpen arbeiten völlig ohne mechanische Wellenabdichtung. Die Kraftübertragung erfolgt berührungslos und kraftschlüssig durch starke Permanentmagneten auf das Hydraulikteil.
MARCH Magnetgekuppelte Peripheralradpumpen eignen sich zur leckagefreien Förderung aggressiver, umweltgefährdender und toxischer Flüssigkeiten, insbesondere dann, wenn kleine Fördermengen bei großen geodätischen Förderhöhen gepumpt werden müssen. Die Magnetkupplung gewährleistet eine absolute hermetische Dichtheit der Pumpe. Die Pumpen werden standardmäßig in kompakter Blockbauweise angefertigt. Das modulare Baukastensystem ermöglicht die schnelle Austauschbarkeit der Einzelteile ohne besondere Werkzeuge. Als Antriebe werden ausschließlich europäische IEC-Normmotoren nach DIN/EN 60034 und VDE 0530 adaptiert. Alle Pumpen der Baureihe MT sind mit Rohrgewinden oder mit Flanschanschlüssen lieferbar. Für einen störungsfreien Pumpenbetrieb sind die Einsatzgrenzen, insbesondere aber die Mindestfördermenge und die erforderliche Zulaufhöhe (NPSH, erf.) zu beachten.
Technische Daten
| Baureihe MT | Qmin [m3/h] | Qmax [m3/h] | Hmin [mWs] | Hmax [mWs] | Drehzahl [1/min] | Materialien |
|---|---|---|---|---|---|---|
| MT 2002 | 0,09 | 1,65 | 0,33 | 10,4 | 2900 | nicht-metallisch |
| MT 2003 | 0,37 | 2,75 | 0,3 | 23,4 | 2900 | nicht-metallisch |
| MT 3002 | 0,37 | 2,75 | 0,6 | 25 | 2900 | nicht-metallisch |
| MT 3003 | 0,33 | 2,95 | 0,8 | 25,8 | 2900 | nicht-metallisch |
| MT 5002 | 0,55 | 4,15 | 0,9 | 32 | 2900 | nicht-metallisch |
| MT 5003 | 0,55 | 4,75 | 1,25 | 33,5 | 2900 | nicht-metallisch |
| MT 7002 | 0,9 | 6,8 | 1 | 36 | 2900 | nicht-metallisch |
| MT 7003 | 0,9 | 7 | 1 | 39 | 2900 | nicht-metallisch |
| MT 9000 | 1,2 | 8,5 | 8 | 42 | 2900 | nicht-metallisch |
| MT 12000 | 1,05 | 9,6 | 15 | 50 | 2900 | nicht-metallisch |
| MT 16000 | 1,25 | 13 | 21 | 54 | 2900 | nicht-metallisch |
| Systemdruck: | PN 6 bis PN 16 bar | |
| Temperatur: | PP max. 65°C | PVDF max. 90°C |
| Dichte: | max. 1,8 kg/dm³ | |
| Viskosität: | max. 200 cP | |
Anschlüsse
| Pumpentyp | Rohr-Innengewinde | Flansch |
| MT 2002/3 | G 1/2″ | DN 15 |
| MT 3002/3 | G 3/4″ | DN 20 |
| MT 5002/3 | G 1″ | DN 25 |
| MT 7002/3 | G 1″ | DN 25 |
| MT 9000 | G 1″ | DN 25 |
| MT 12000 | G 1 1/4″ | DN 32 |
| MT 16000 | G 1 1/4″ | DN 32 |
Anwendungen
- Neutralisationsanlagen
- Abwasseraufbereitung
- Chemikaliendosierung
- Chemietechnik
- Pharmazie- und Biotechnik
- Druckerhöhungspumpen
- Umkehrosmose
