Magnetgekuppelte Seitenkanal Peripheralradpumpen

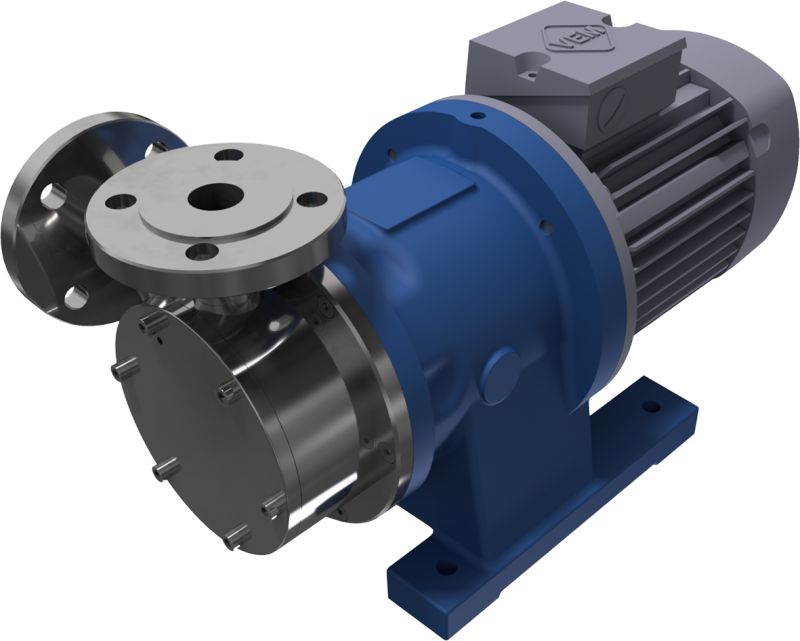

MARCH Magnetgekuppelte Peripheralradpumpen der Baureihe MTA sind aus Edelstahl 1.4404 zerspanend hergestellt. Eine Vielzahl turbinenförmiger Leitschaufeln erzeugen einen vergleichsweise hohen Förderdruck, bei geringen Fördermengen. Die Pumpen der Baureihe MTA sind in Seitenkanalausführung gefertigt, so dass Gasanteile im Medium von max. 20 Vol-% problemlos mitgefördert werden können, ohne Trockenlaufschäden zu verursachen. Magnetgekuppelte Pumpen arbeiten völlig ohne mechanische Wellenabdichtung. Die Kraftübertragung erfolgt berührungslos und kraftschlüssig durch starke Permanentmagneten auf das Hydraulikteil.
MARCH Magnetgekuppelte Peripheralradpumpen eignen sich zur leckagefreien Förderung aggressiver, umweltgefährdender und toxischer Flüssigkeiten, insbesondere dann, wenn kleine Fördermengen bei großen geodätischen Förderhöhen gepumpt werden müssen. Die Magnetkupplung gewährleistet eine absolute hermetische Dichtheit der Pumpe. Die Pumpen werden standardmäßig in kompakter Blockbauweise angefertigt. Das modulare Baukastensystem ermöglicht die schnelle Austauschbarkeit der Einzelteile ohne besondere Werkzeuge. Als Antriebe werden ausschließlich europäische IEC-Normmotoren nach DIN/EN 60034 und VDE 0530 adaptiert. Alle Pumpen der Beureihe MT sind mit Rohrgewinden oder mit Flanschanschlüssen lieferbar. Für einen störungsfreien Pumpenbetrieb sind die Einsatzgrenzen, insbesondere aber die Mindestfördermenge und die erforderliche Zulaufhöhe (NPSH, erf.) zu beachten.
Technische Daten
| Baureihe MTA | Qmin [m3/h] | Qmax [m3/h] | Hmin [mWs] | Hmax [mWs] | Drehzahl [1/min] | Materialien |
|---|---|---|---|---|---|---|
| MTA 25 | 0,16 | 1,8 | 0 | 25 | 2900 | metallisch |
| MTA 37 | 0,25 | 2,8 | 0 | 35 | 2900 | metallisch |
| MTA 49 | 0,4 | 4,2 | 0 | 62 | 2900 | metallisch |
| MTA 55 | 0,4 | 4,7 | 5 | 77 | 2900 | metallisch |
| MTA 78 | 1,3 | 6,5 | 5 | 62 | 2900 | metallisch |
| MTA 1011 | 1,3 | 10 | 6,7 | 97 | 2900 | metallisch |
| MTA 2020 | 2,5 | 17 | 30 | 174 | 2900 | metallisch |
| Systemdruck: | PN 16 bis PN 250 bar | |
| Temperatur: | -100°C bis +315°C | |
| Dichte: | max. 1,8 kg/dm³ | |
| Viskosität: | max. 200 cP | |
Anschlüsse
| Pumpentyp | Rohr-Innengewinde | Flansch |
| MTA 25 | G 1/2″ | DN 15 |
| MTA 37 | G 3/4″ | DN 20 |
| MTA 49 | G 1″ | DN 25 |
| MTA 55 | G 1″ | DN 25 |
| MTA 78 | G 1″ | DN 25 |
| MTA 1011 | G 1″ | DN 25 |
| MTA 2020 | G 1 1/2″ | DN 40 |
Anwendungen
Hauptanwendungen der Pumpen dieser Baureihen sind:
- Tieftemperaturanwendungen
- Kältemittel
- Hochtemperatur / Hochdruckanwendungen
- Flüssiggase
- Pharmazie- und Biotechnik
- Druckerhöhungspumpen
- Abwasseraufbereitung
- Umkehrosmose
