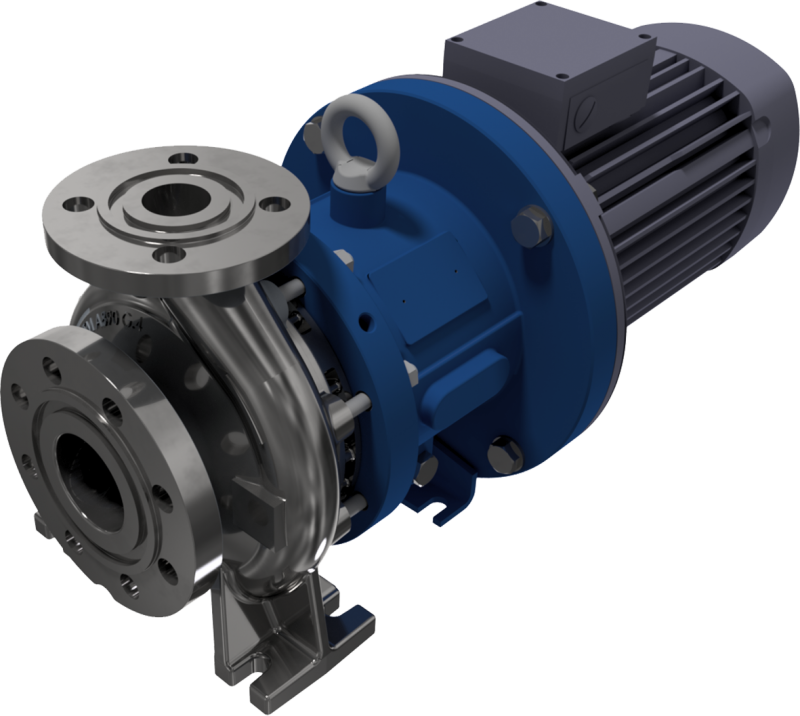

Magnetgekuppelte Chemienormpumpen nach ISO 2858 / DIN 24256
Die Magnetgekuppelten Chemienormpumpen der Baureihe MCA sind Kreiselpumpen nach dem Strömungsmaschinenprinzip. Magnetkupplungspumpen benötigen keinerlei Wellenabdichtungen und arbeiten absolut leckagefrei. Die Kraftübertragung von Antrieb auf das Hydraulikteil der Pumpen erfolgt berührungslos durch starke NdFeB oder CoSm Permanentmagnete, wodurch das Fördermedium sicher und wartungsfrei gefördert wird. Die Pumpenbaureihe wird aus hochwertigsten Werkstoffen, wie Edelstahl (1.4401), Hastelloy C 276 oder Titan gefertigt. Die Pumpen werden serienmäßig nach ISO 2858 und DIN 24256 ausgeführt. Alle Pumpen dieser Baureihen erfüllen höchste Ansprüche an Qualität und Wirtschaftlichkeit, als auch an Sicherheit, Langlebigkeit und Umweltverträglichkeit, bei einem überzeugenden Preis/Leistungsverhältnis.
Technische Daten
| Baureihe MCA | Qmin [m3/h] | Qmax [m3/h] | Hmin [mWs] | Hmax [mWs] | Drehzahl [1/min] | Materialien |
|---|---|---|---|---|---|---|
| MCA 50-32-125 | 3,6 | 30 | 7 | 24 | 2900 | metallisch |
| MCA 50-32-160 | 4,4 | 33 | 10,5 | 38,5 | 2900 | metallisch |
| MCA 50-32-200 | 4,2 | 32,5 | 21 | 60 | 2900 | metallisch |
| MCA 50-32-250 | 4,7 | 32,5 | 44 | 93,5 | 2900 | metallisch |
| MCA 65-50-125 | 5,5 | 40 | 8,8 | 23,5 | 2900 | metallisch |
| MCA 65-50-160 | 6,4 | 43 | 17 | 37,5 | 2900 | metallisch |
| MCA 65-40-200 | 6,8 | 50 | 22,5 | 56,5 | 2900 | metallisch |
| MCA 65-40-250 | 7,5 | 50 | 39 | 93 | 2900 | metallisch |
| MCA 80-65-125 | 12,6 | 88 | 7,8 | 25 | 2900 | metallisch |
| MCA 80-65-160 | 12,6 | 90 | 16 | 40,5 | 2900 | metallisch |
| MCA 80-50-200 | 13 | 90 | 30,5 | 60 | 2900 | metallisch |
| MCA 80-50-250 | 14,2 | 95 | 34 | 90 | 2900 | metallisch |
| MCA 100-65-125 | 23,8 | 150 | 11 | 23,8 | 2900 | metallisch |
| MCA 100-65-160 | 20,8 | 140 | 13 | 39,5 | 2900 | metallisch |
| MCA 100-65-200 | 22 | 150 | 26 | 59 | 2900 | metallisch |
| MCA 100-65-250 | 23,2 | 180 | 33 | 95 | 2900 | metallisch |
| MCA 125-80-160 | 31,8 | 224 | 13 | 39 | 2900 | metallisch |
| MCA 125-80-200 | 35,2 | 250 | 24,5 | 58 | 2900 | metallisch |
| MCA 125-80-250 | 36,8 | 250 | 47,5 | 92 | 2900 | metallisch |
| MCA 125-100-200 | 47 | 340 | 22,5 | 57 | 2900 | metallisch |
Ausführung / Funktion
- Doppelte Gleitlageraufhängung und doppelter Axialschubausgleich
minimiert Axialkraft- und Momentbelastung bei häufigen Lastwechseln. Serienmäßige SiC-Gleitlager gewährleisten höchste Korrosionsbeständigkeit bei optimalen Gleiteigenschaften (minimale Reibungsverluste). - Die Integrierte By-Pass-Schmierung
bietet optimale Notlaufeigenschaften im Störfall, wie z.B. bei Trockenlauf oder Betrieb gegen druckseitig geschlossene Absperrarmaturen. Gleichzeitig werden die Gleitlager überall gleichmäßig geschmiert und die Temperaturen im Gleitlagerbereich konstant minimiert. - Das Dual-back-pull-out-design
ermöglicht den schnellen Austausch von Verschleißteilen, ohne die Pumpen vom Rohrleitungssystem trennen zu müssen. - Das Quick-Change-Cartridge-System
bietet den problemlosen Austausch der Verschleißteile in wenigen Minuten, ohne besondere Werkzeuge. - ATEX Ausführungen
Alle Pumpen der Baureihe MCA sind für den Einsatz in explosionsgefährdeten Bereichen lieferbar.
Zündschutzart Ex II2G cbk T3-5. - Sonderausführungen
Sonderausführungen für Hoch- oder Tieftemperaturanwendungen (-150°C bis zu + 350°C),
sowie Sonder-Druckstufen bis zu PN 160 bar sind auf Anfrage lieferbar. - Verfügbare Werkstoffe
Gehäuse: Edelstahl AISI316L
Gleitlager: SiC
O-Ringe: PTFE - Sonderwerkstoffe
Hastelloy C 276, Duplex 22% Cr, Titan
