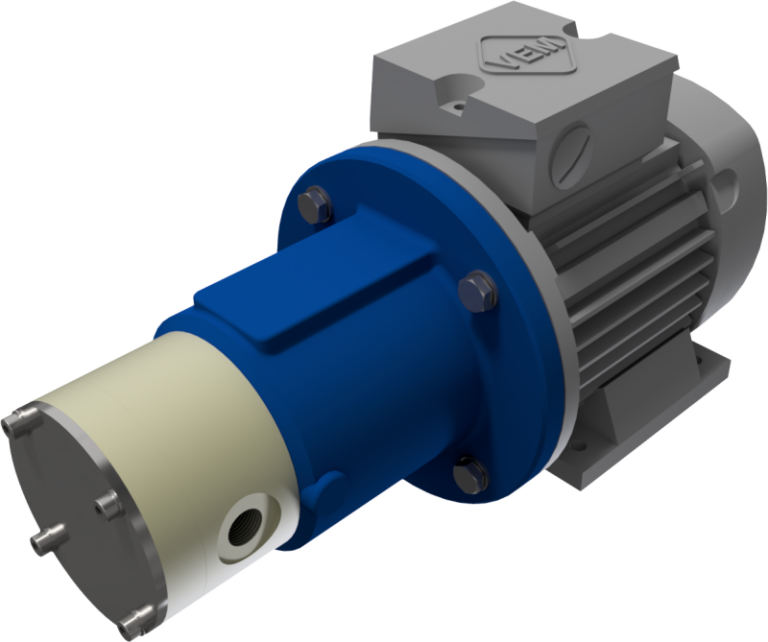

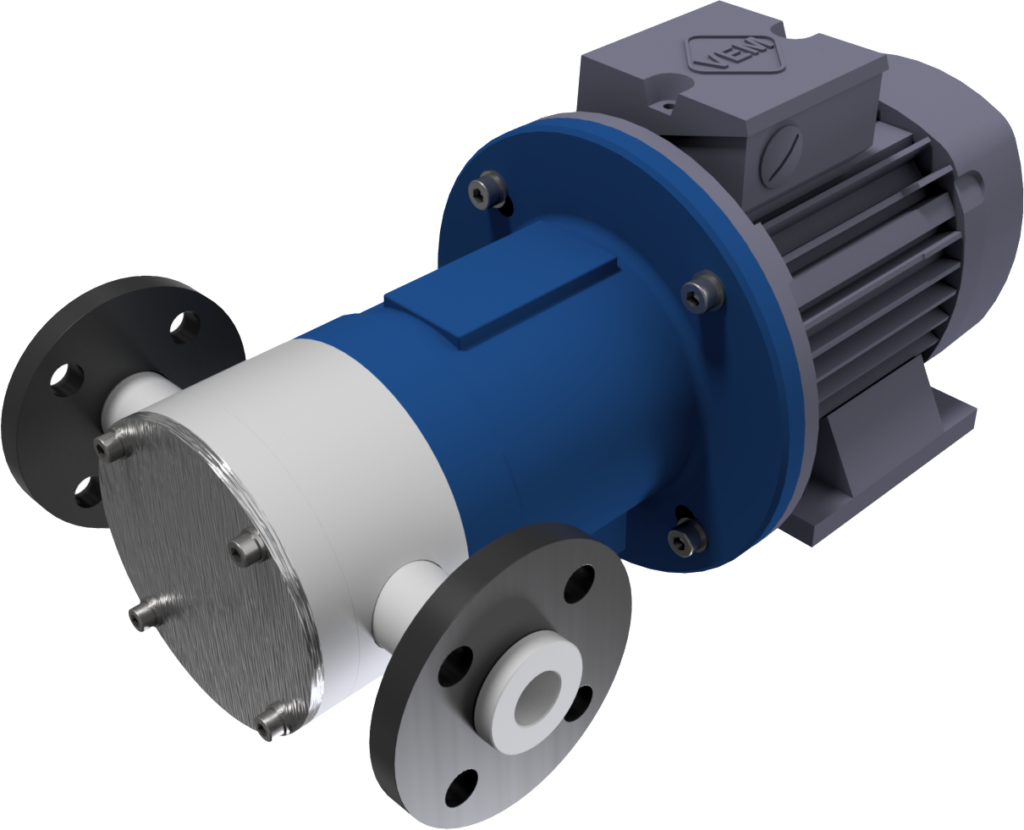

Magnetgekuppelte Drehschieberpumpen
Pumpen der Baureihe MP sind nicht-metallische, magnetgekuppelte, rotierende Verdrängerpumpen, welche auch als Gleitschieberpumpen, Drehschieberpumpen oder Flügelzellenpumpen bezeichnet werden. In einer exzentrischen Bohrung im Statorgehäuse rotieren radial bewegliche Drehschieber. Diese erzeugen eine Zwangsströmung nach dem Verdrängerprinzip mit hohem Förderdruck bei einer annähernd pulsationsfreien Strömung. Das Pumpengehäuse ist aus robustem Vollmaterial aus verschiedensten Kunststoffen lieferbar. Die Pumpenhydraulik ist in der Standardausführung in Graphit mit Silizium-Karbid Gleitlagern erhältlich, Sonderwerkstoffe sind jedoch auf Anfrage verfügbar. Die Kraftübertragung von Antrieb auf Pumpe erfolgt berührungslos durch starke NdFeB Permanentmagnete. Hierdurch arbeitet die Pumpe ohne jegliche Wellendichtung, so dass eine sichere und leckagefreie Förderung korrosiver, toxischer und explosiver Flüssigkeiten gewährleistet ist. Pumpen für explosionsgefährdete Bereiche der Zonen 1 und 2 sind auf Anfrage lieferbar.
Konstruktionsmerkmale
- Rotierende Verdrängerpumpe
- Nicht-metallische Werkstoffe
- Annähernd pulsationsfrei
- Leckagefrei
- Magnetgekuppelt
- Kleine Fördermengen
- Hoher Förderdruck
- Selbstansaugend (nass)
- Konstantes Regelverhalten
- Integrierter Frequenzumrichter lieferbar
- Pumpe auch nach ATEX 2014/34/EU
Anwendungen
Die Pumpen dieser Baureihe haben sich überall dort bewährt, wo kleine Fördermengen unter hohem Druck gefördert werden müssen. Niedrigviskose Flüssigkeiten ohne Selbstschmiereigenschaften können ebenfalls problemlos gefördert werden.
Typische Anwendungen sind:
- Biodieselanlagen
- Labortechnik
- Druckerhöhung
- Dosierung
- Anlagenbau
- Apparatebau
- Pharmazie-, Medizin-, Biotechnik
Technische Daten
| Nenndrehzahl: | 1450 1/min |
| Nenn-Fördermenge: |
| MP 114 | 100 l/h |
| MP 214 | 200 l/h |
| MP 314 | 300 l/h |
| MP 414 | 400 l/h |
| MP 514 | 500 l/h |
| MP 614 | 600 l/h |
| MP 814 | 800 l/h |
| MP 1014 | 1000 l/h |
| Differenzdruck: |
| MP 114 – 514 | max. 5 bar |
| MP 614 – 1014 | max. 10 bar |
| Systemdruck: | PP max. 5 bar |
| | PVDF max. 10 bar |
| Temperatur: | max. 65 °C |
| Dichte: | max. 1,9 kg/dm³ |
| Viskosität: | max. 5000 cP |
Anschlüsse
| | MP 114 – 514 | MP 614 – 1014 |
| Gewinde: | 2x G 3/8″ IG | 2x G 3/4″ IG |
| Flansch: | 2x DN 15 | 2x DN 20 |
Werkstoffe
| Gehäuse: | PP, PVDF, PVDF-EL, PEEK, PVC, PE |
| O-Ringe: | EPDM, FKM, FFKM |
| Rotorwelle: | PVDF-CFR, PEEK-CFR |
| Stator, Gleitschieber: | Kohlegraphit |
| Gleitlager: | Kohlegraphit, SiC |
