| System | US | Metrisch |
| Max. Fördermenge | 6 GPM | 22.7 LPM |
| Max. Förderhöhe | 15 FT | 4.6 M |
| Leistung | 0.04 HP | 0.029 KW |
Elektrik/Luft: 12V (Spannungsbereich 0-14) oder 24V (Spannungsbereich 0-26)
Einlass: 3/8″FPT & 3/4″MPT
Auslass: 1/4″MPT
- Nassteil: Polypropylen (Gehäusevorder- und -rückteil, Laufrad), Viton (O-Ring), Keramik (Welle, Anlaufscheibe)
- Max. Innendruck: 50 PSI / 3.4 bar
- Max. Flüssigkeitstemperatur: 190 °F / 87 °C
- Hinweis: Das Produktbild kann vom gelieferten Produkt abweichen.
Pumpenkennlinien & allgemeine Einbaublätter
- March BC-2CP-MD Kennlinie (öffnet in neuem Tab)
- March BC-2CP-MD Gleichstrompumpe Handbuch (öffnet in neuem Tab)
- March Pumpe allgemeine Einbauanleitung (öffnet in neuem Tab)
- March Sicherheitshinweise und Wartungsanleitung (öffnet in neuem Tab)
Teilenummern
| P/N | Pumpenbeschreibung | Modifiziert mit |
|---|---|---|
| 0125-0123-0100 | BC-2CP-MD 12V mit Bürsten | Standard |
| 0125-0123-0200 | BC-2CP-MD 24V mit Bürsten | Standard |
| Nachfolgend aufgeführt sind modifizierte Ausführungen der BC-2CP-MD mit Bürsten. | ||
| 0125-0123-0113 | BC-2CP-MD 12V mit Bürsten | EPDM-O-Ring |
| 0125-0123-0213 | BC-2CP-MD 24V mit Bürsten | EPDM-O-Ring |
Teileübersicht
| Pos. | Teilenummer | Menge | Beschreibung |
|---|---|---|---|
| 0125-0123-0100 | 1 | BC-2CP-MD 12 V DC Standardpumpe komplett | |
| 0125-0123-0200 | 1 | BC-2CP-MD 24 V DC Standardpumpe komplett | |
| 1 | 0115-0062-1000 | 6 | Selbstschneidende Schraube #7-19 x 1-7/16″ lang (Edelstahl) |
| 2 | 0125-0056-1000 | 1 | Deckel mit 3/8” FPT x 3/4” MPT-Einlass (Polypropylen) |
| 3 | 0125-0065-1000 | 1 | 3/32″ CS x 2-3/16″ OD O-Ring (Viton) |
| 4 | 0130-0028-1000 | 1 | Anlaufscheibe (Keramik) |
| 5 | 0125-0061-1000 | 1 | Welle (Keramik) |
| 6 | 0125-0087-0200 | 1 | Ummanteltes Laufrad (Polypropylen) |
| 7 | 0125-0058-1000 | 1 | Gehäuserückteil mit 1/4” MPT-Auslass (Polypropylen) |
| 8 | 0125-0083-0100 | 1 | 0.250” Bohrung Antriebsmagnet |
| 9 | 0150-0015-1000 | 4 | Schraube #8-32 x 1/2” lang (Edelstahl) |
| 10 | 0858-0004-1000 | 4 | #8 Scheibe (Edelstahl) |
| 11 | 0125-0069-1000 | 1 | Motorträger (Kunststoff) |
| 12 | 0125-0106-1000 | 1 | Sockel (Kunststoff) |
| 13 | 0809-0101-1000 | 1 | Motor, 12 Volt Gleichstrom mit Bürsten |
| 13 | 0809-0103-1000 | 1 | Motor, 24 Volt Gleichstrom mit Bürsten |
| 14 | 0809-0173-1000 | 2 | Austauschbare Bürsten für 12V & 24V Motor (nicht abgebildet) |
| WEK | 0125-0109-0200 | 1 | Satz Nassteile (Pos.: 1, 2, 3, 4, 5, 6, 7) |
Optionen
| Pos. | Teilenummer | Menge | Beschreibung |
|---|---|---|---|
| 2 | 0125-0079-1000 | 1 | Deckel mit 3/8” FPT x 3/4” MPT-Einlass (Delrin) |
| 3 | 0125-0066-1000 | 1 | 3/32” CS x 2-3/16” OD O-Ring (Buna N) |
| 3 | 0125-0135-1000 | 1 | 3/32″CS x 2-3/8″ OD (Teflon) |
| 3 | 0750-0180-1000 | 1 | 3/32” CS x 2-3/16” OD O-Ring (EPDM) |
| 5 | 0125-0125-1000 | 1 | Welle (Edelstahl) |
| 6 | 0125-0081-0100 | 1 | Laufrad mit freiliegender Keramikmagnet (Delrin) |
| 7 | 0125-0080-1000 | 1 | Gehäuserückteil mit 1/4” MPT-Auslass (Delrin) |
| 14 | 0809-0173-1000 | 2 | Austauschbare Bürsten für 12V & 24V Motor (nicht abgebildet) |
| 0750-1011-1000 | 1 | Edelstahl-Typenschild mit Kundenangaben (nicht abgebildet) |
Maßzeichnungen
- Maßzeichnung BC-2CP-MD Bürsten 12V (öffnet in neuem Tab)
- Maßzeichnung BC-2CP-MD Bürsten 24V (öffnet in neuem Tab)
Bitte kontaktieren Sie uns für 3D-Zeichnungen und Zeichnungen von Pumpen mit alternativen Motoren.
Motordaten
0809-0101-1000 Motor
9″ Anschlussleitungen
12V, 3.5 A, 3650 U/min, 0.04HP / 0.029kW
Spannungsbereich 0-14V
0809-0103-1000 Motor
9″ Anschlussleitungen
24V, 1.8 A, 3650 U/min, 0.04HP / 0.029kW
Spannungsbereich 0-26V
Bitte kontaktieren Sie uns für Daten alternativer Motoren
Bestens geeignet für Anwendungen wie
Anwendungen für die BC-2CP-MD mit Bürsten Magnetkupplungspumpe sind unter anderem Chemikalien-Umwälzung, Chemikalien-Umfüllung und Solaranlagen.
Gut geeignet für Chemikalien wie
Die BC-2CP-MD mit Bürsten hat bereits gefördert: Essigsäure, Zitronensäure, Ethylenglykol, Formaldehyd, Salzsäure, Salpetersäure, Phosphorsäure, Kaliumchlorid, Kaliumhydroxid, Natriumhydroxid (Ätznatron), Natriumchlorid, Schwefelsäure, Süßwasser, Salzwasser und VE-Wasser (deionisiert) und viele weitere Chemikalien. Die BC-2CP-MD mit Bürsten wurde möglicherweise für den Einsatz mit diesen Chemikalien angepasst. Für andere spezifische Dichten, Viskositäten oder höhere Temperaturen als Wasser bei Umgebungstemperatur muss die Pumpe unter Umständen angepasst werden. Bitte wenden Sie sich vor dem Einsatz der BC-2CP-MD mit Bürsten an March Pump, damit Ihre Anwendung geprüft werden kann. Chemikalienbeständigkeitstabelle (öffnet in neuem Tab)

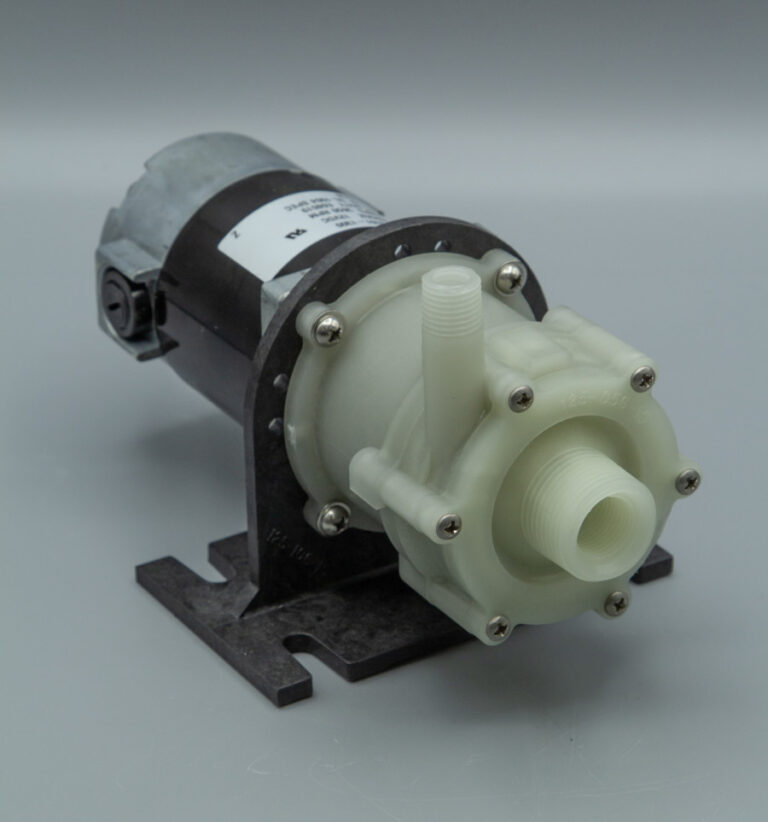

Die industrielle March-Pumpe BC-2CP-MD mit Bürsten ist eine amerikanische wellendichtungslose, magnetgekuppelte Kreiselpumpe, ideal für Anwendungen wie Chemikalien-Umwälzung, Chemikalien-Umfüllung und Solaranlagen. Sie erreicht eine maximale Fördermenge von 6 Gallonen pro Minute bei 1 Fuß Förderhöhe; die maximale Förderhöhe beträgt 15 Fuß (6.5PSI). Das Standard-Nassteil (die Werkstoffe mit Medienkontakt) besteht aus Polypropylen, Viton und Keramik. Der Einlass hat ein 3/8-Rohr-Innengewinde und ein 3/4-Rohr-Außengewinde, der Auslass ein 1/4-Zoll-Rohr-Außengewinde. Der Standardmotor ist ein Motor: 0.04 HP DC mit Bürsten, erhältlich mit 12 oder 24 Volt. Der 12-Volt-Motor hat einen Betriebsbereich von 0 bis 14 Volt, der 24-Volt-Motor von 0 bis 26 Volt. Der maximale Innendruck, den die Pumpe verträgt, beträgt 50PSI; die maximale Flüssigkeitstemperatur liegt bei 190 °F (87 °C). Die March BC-2CP-MD mit Bürsten, eine magnetgekuppelte Kreiselpumpe, kann leicht bis stark korrosive Chemikalien, Säuren und Lösungsmittel fördern. Ob die March BC-2CP-MD mit Bürsten für Ihre Anwendung geeignet ist, klären Sie bitte mit March Pump.
