Magnetgekuppelte Zahnradpumpen

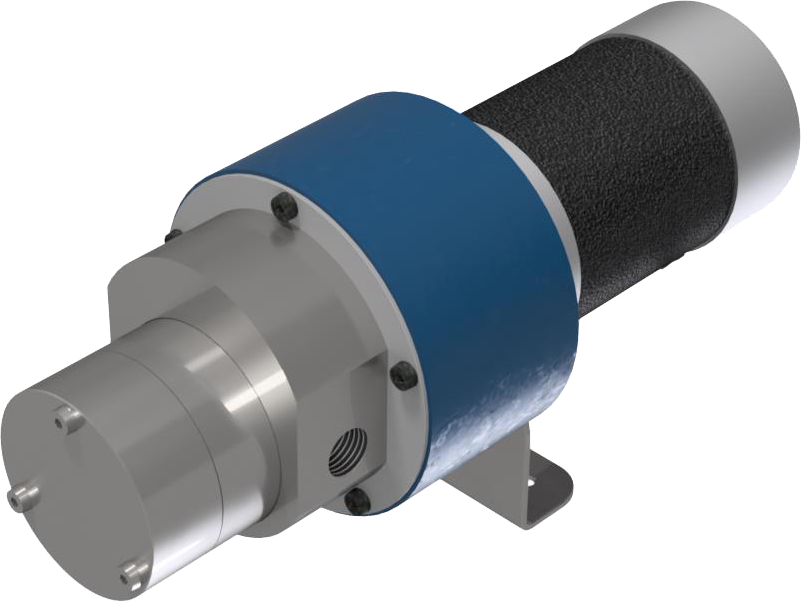

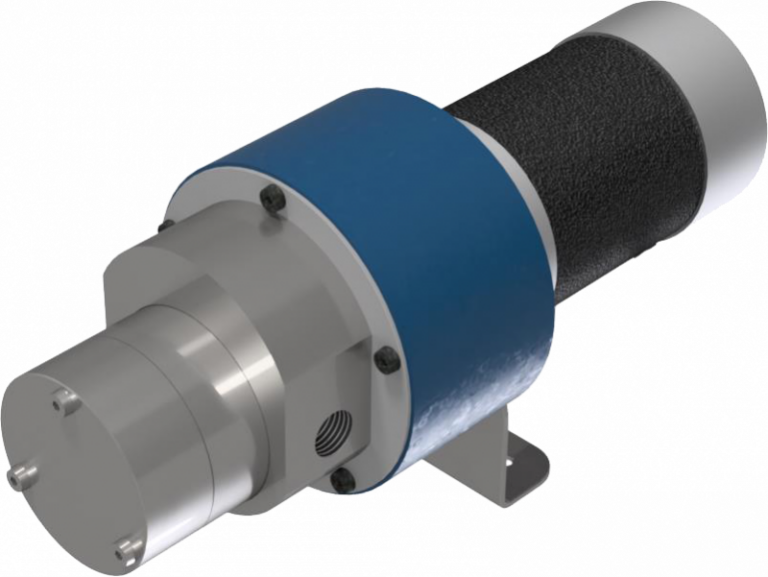

MARCH Magnetgekuppelte Zahnradpumpen der Baureihe MARCH MASTER GEAR, sind Außenverzahnte Zahnradpumpen in Blockbauweise mit Magnetkupplung und arbeiten völlig ohne mechanische Wellenabdichtung. Die Kraftübertragung erfolgt durch starke NdFeB Permanentmagnete berührungslos auf das Hydraulikteil. MARCH – Magnetgekuppelte Zahnradpumpen erfüllen höchste Ansprüche an Qualität, Wirtschaftlichkeit und Zuverlässigkeit bei der Förderung verschiedenster Medien.
Konstruktionsmerkmale
- Rotierende Verdrängerpumpe
- Aussen-Zahnradpumpe
- Gerade- und Schrägverzahnt
- Leckagefrei
- Magnetgekuppelt, Dichtungslos
- Wartungsfrei
- Nass-Selbstansaugend
- Blockbauweise
- Für reine Fluide ohne Feststoffe
- Selbstschmierende PEEK Zahnräder und Gleitlager auch für niedrigviskose Medien
- 24 V BLDC Motor
- Integrierte Steuerungselektronik
- 10 V Steuerspannung
- Drehzahlbereich 1000 … 4000 1/min
Technische Daten
| Fördermenge: | max. 300 l/h |
| Differenzdruck: | max. 8 bar |
| Systemdruck: | PN20 bar |
| Betriebstemperatur: | -35 … +120 °C |
| NPSHR | min. 2,0 + 0,5 m |
| Geo. th. Verdrängungsvolumen | 1,76 cm3/U |
| Motorspannung | 24 V BLDC |
| Steuerspannung | 10 V |
| Nennleistung | 135 W |
| Drehzahlbereich | 1000 … 4000 1/min |
| Nennstrom | 8,1 W |
| Schutzart | IP 54 |
| Isolationsklasse | B – 130 °C |
Werkstoffe
| Gehäuse: | Edelstahl 1.4404, EN-GJS-400-15 |
| O-Ringe: | EPDM, FKM, NBR, FFKM, PTFE |
| Wellen: | Oxidkeramik, 1.4404, 1.7131 |
| Zahnräder: | PEEK, 1.7131 |
| Gleitlager: | PEEK, Bronze |
Anwendungen
MARCH Magnetgekuppelte Zahnradpumpen der baureihe MARCH GEAR MAG, werden insbesondere zur sicheren Förderung von Ölen, Kraftstoffen oder Kältemitteln eingesetzt, finden aber auch in Wasser- oder Lebensmittelanwenungen Einsatz.
Typische Anwendungen sind:
- Zirkulationspumpe für Ladekabelkühlgeräte
- Kältemittelpumpe
- Kraftstoffpumpe für Motorenprüfstände
- Druckerhöhungspumpe für Sperrsysteme
- Dosierpumpe in SNCR / SCR Anwendungen
- Förderpumpe für viskose Medien
