Zahnradpumpen sind rotierende Verdrängerpumpen für Flüssigkeiten, die in der Chemieindustrie, Wasseraufbereitung und Lebensmittelherstellung zum Fördern und Dosieren eingesetzt werden.

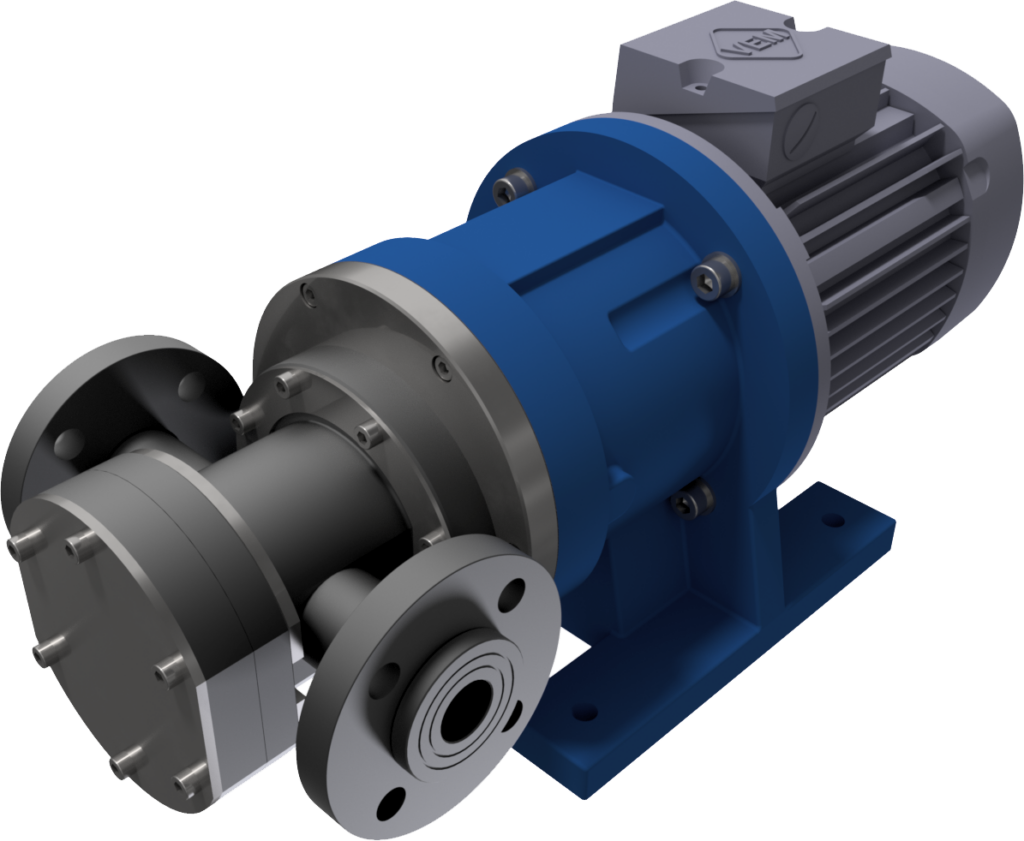

Die patentierten Chemie-Zahnradpumpen der MARCH-Baureihe TEF-MAG® (US-Patent Nr. 10,189,005 B2; Europäisches Patent Nr. EP 3786416) sind magnetgekuppelte, außenverzahnte Zahnradpumpen und wurden speziell für den robusten Betrieb mit hochkorrosiven Chemikalien entwickelt. Alle medienberührten Bauteile bestehen vollständig aus nicht-metallischen Werkstoffen und erfüllen die Anforderungen der ATEX-Richtlinie 2014/34/EU.
Zahnradpumpen erzeugen eine annähernd pulsationsfreie Zwangsströmung nach dem Verdrängerprinzip mit hohem Differenzdruck. Die Pumpengehäuse der Baureihe TEF-MAG® sind aus robustem Vollmaterial und korrosionsbeständigen Kunststoffen wie PP, PVDF, PEEK, PVC oder PE zerspanend hergestellt. Auch die medienberührten Pumpenwellen sind aus nicht-metallischen technischen Keramiken wie SSiC oder Al2O3 gefertigt, welches die bestmögliche chemische Beständigkeit darstellt. Die Zahnräder sind aus Hochleistungskunststoffen gefertigt, welche selbstschmierende Eigenschaften aufweisen.
Somit sind die Pumpen der Baureihe TEF-MAG® ebenfalls in der Lage, Flüssigkeiten mit niedriger Viskosität problemlos zu fördern. Die Kraftübertragung von Antrieb auf Pumpe erfolgt berührungslos durch starke NdFeB Permanentmagnete. Hierdurch arbeitet die Pumpe ohne jegliche mechanische Wellendichtung, so dass eine sichere und leckagefreie Förderung korrosiver, toxischer und explosiver Flüssigkeiten gewährleistet ist. Pumpen für explosionsgefährdete Bereiche der Zonen 1 und 2 können aus korrosionsbeständigen und leitfähigen Kunststoffen geliefert werden.
Konstruktionsmerkmale
- Rotierende Verdrängerpumpe
- Zahnradpumpe, außenverzahnt
- Komplett nicht-metallisch
- Chemikalien resistent
- Annähernd pulsationsfrei
- Leckagefrei
- Magnetgekuppelt
- Niedriger NPSHR Wert
- Kleine Fördermengen
- Hoher Differenzdruck
- Selbstansaugend (nass)
- Konstantes Regelverhalten
- Integrierter Frequenzumrichter lieferbar
- Pumpe auch nach ATEX 2014/34/EU
Technische Daten
| Nenndrehzahl: | 1450 1/min (50Hz) |
| Nennfördermenge: | |
| TEF-MAG 200: | 200 l/h |
| TEF-MAG 1500: | 1500 l/h |
| TEF-MAG 3500: | 3500 l/h |
| Differenzdruck: | max. 10 bar |
| Systemdruck: | max. 16 bar |
| Temperatur: | max. 120°C |
| Dichte: | max. 1,9 kg/dm³ |
| Viskosität: | max. 5000 cP |
Werkstoffe
| Gehäuse: | PP, PVDF, PVDF-EL, PVC, PEEK, PE |
| O-Ringe: | EPDM, Viton, Kalrez |
| Wellen: | Al2O3 >99%, SSiC |
| Zahnräder: | PEEK-HPV, PTFEC, PVDF-CFR, PPS-HPV |
| Gleitlager: | PTFEC, Kohlegraphit, PPS-HPV, PEEK-HPV |
Anwendungen
Die Pumpen dieser Baureihe haben sich überall dort bewährt, wo kleine Fördermengen korrosiver Flüssigkeiten unter hohem Druck, pulsationsfrei gefördert werden müssen.
Typische Anwendungen sind:
- Abwasseraufbereitung
- Flockung / Fällung
- Biodieselanlagen
- Petrochemische- und chemische Industrie
- Umwelttechnik
- Rauchgasreinigung
- Chemikaliendosierung
- Labortechnik
- Druckerhöhung
- Dosierung
- Anlagenbau und Prozesstechnik
