Magnetgekuppelte Drehschieberpumpen

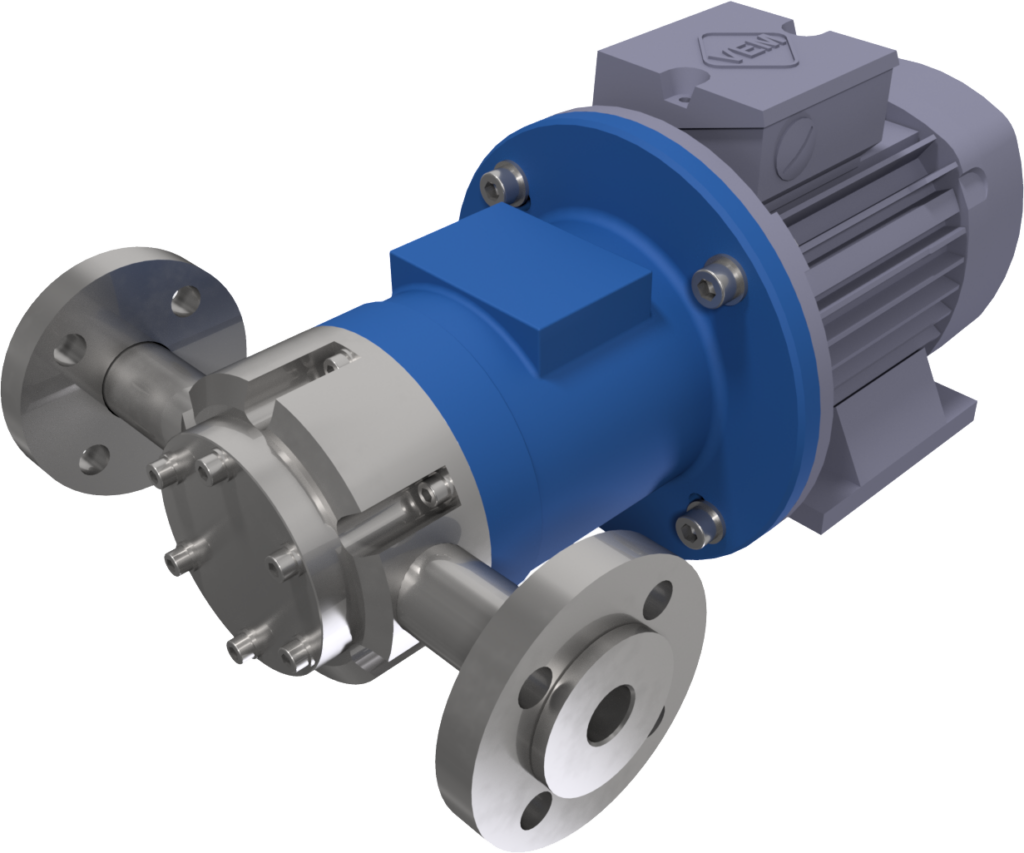

Pumpen der Baureihe MPA sind magnetgekuppelte, rotierende Verdrängerpumpen, welche auch als Gleitschieberpumpen, Drehschieberpumpen oder Flügelzellenpumpen bezeichnet werden. In einem exzentrischen Statorgehäuse rotieren radial bewegliche Drehschieber. Diese erzeugen eine Zwangsströmung nach dem Verdrängerprinzip mit hohem Förderdruck bei einer annähernd pulsationsfreien Strömung. Das Pumpengehäuse ist aus edelstahl 1.4571 hergestellt. Die Pumpenhydraulik ist in der Standardausführung in Graphit mit Silizium-Karbid Gleitlagern erhältlich, Sonderwerkstoffe sind jedoch auf Anfrage verfügbar. Die Kraftübertragung von Antrieb auf Pumpe erfolgt berührungslos durch starke NdFeB Permanentmagnete. Hierdurch arbeitet die Pumpe ohne jegliche Wellendichtung, so dass eine sichere und leckagefreie Förderung korrosiver, toxischer und explosiver Flüssigkeiten gewährleistet ist. Pumpen für explosionsgefährdete Bereiche der Zonen 1 und 2 sind auf Anfrage lieferbar.
Konstruktionsmerkmale
- Rotierende Verdrängerpumpe
- Annähernd pulsationsfrei
- Leckagefrei
- Magnetgekuppelt
- Kleine Fördermengen
- Hoher Förderdruck
- Selbstansaugend (nass)
- Konstantes Regelverhalten
- Integrierter Frequenzumrichter lieferbar
- Pumpe auch nach ATEX 2014/34/EU
Technische Daten
| Nenndrehzahl: | 1450 1/min |
| Nenn-Fördermenge: |

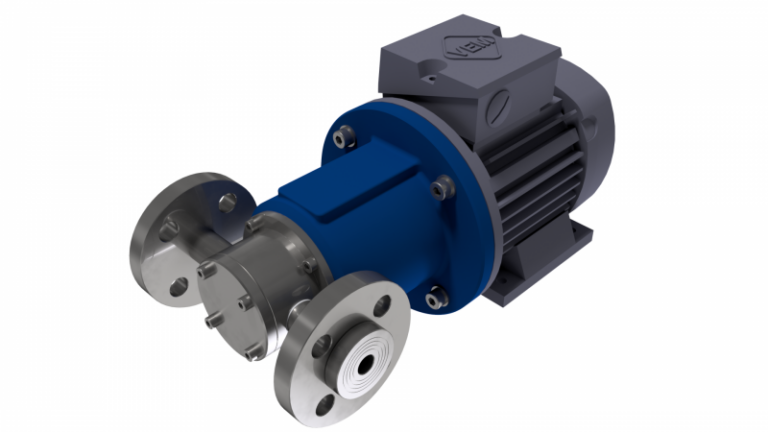

| MPA 114 | 100 l/h |
| MPA 214 | 200 l/h |
| MPA 314 | 300 l/h |

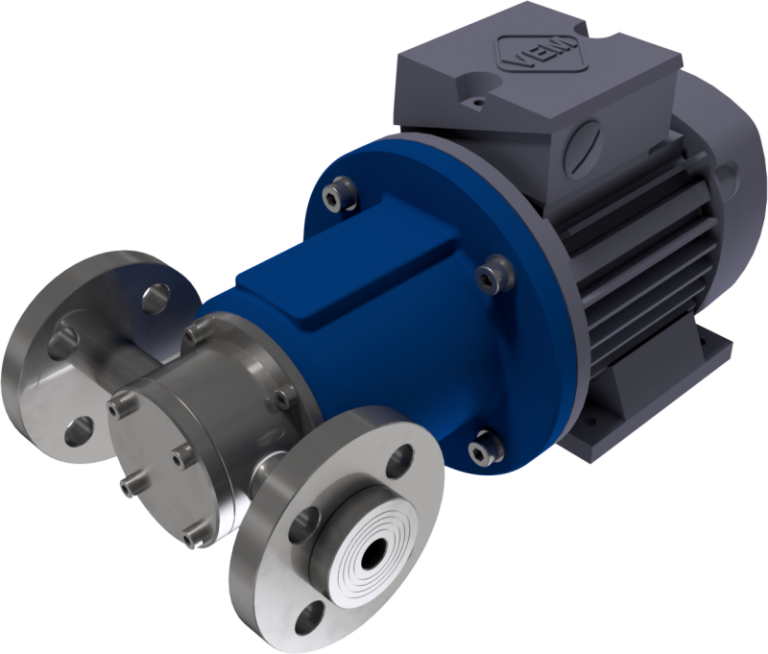

| MPA 414 | 400 l/h |
| MPA 514 | 500 l/h |
| MPA 614 | 600 l/h |
| MPA 814 | 800 l/h |

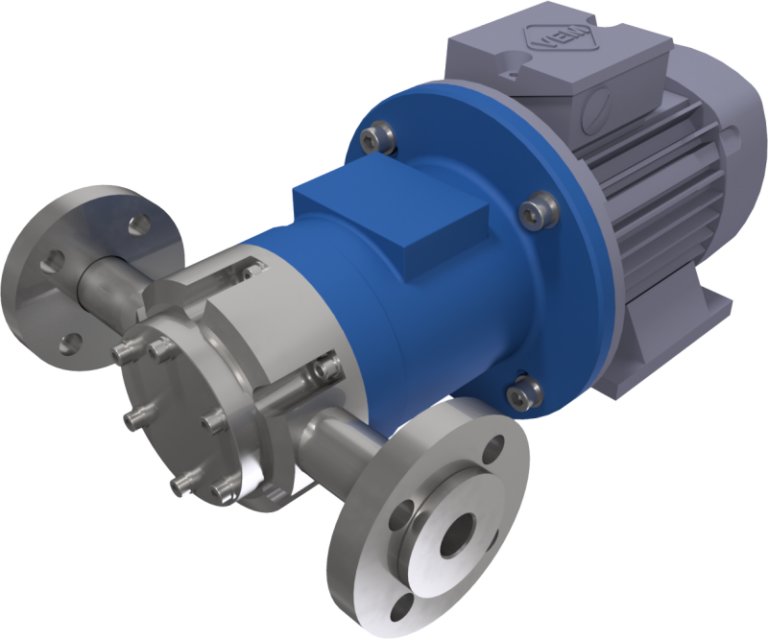

| MPA 1014 | 1000 l/h |
| MPA 1514 | 1500 l/h |
| MPA 2014 | 2000 l/h |

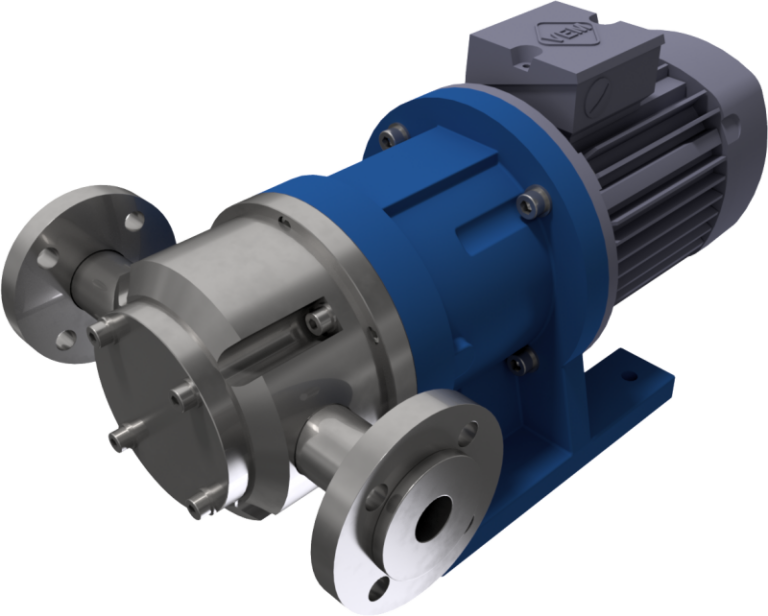

| MPA 2414 | 2400 l/h |
| Differenzdruck: | max. 13 bar |
| Systemdruck: | max. 16 bar |
| Temperatur: | max. 150 °C |
| Dichte: | max. 1,9 kg/dm³ |
| Viskosität: | max. 5000 cP |
Anwendungen
Die Pumpen dieser Baureihe haben sich überall dort bewährt, wo kleine Fördermengen unter hohem Druck gefördert werden müssen. Niedrigviskose Flüssigkeiten ohne Selbstschmiereigenschaften können ebenfalls problemlos gefördert werden.
Typische Anwendungen sind:
- SNCR / SNR Anlagen
- Biodieselanlagen
- Labortechnik
- Druckerhöhung
- Dosierung
- Anlagenbau
- Apparatebau
- Pharmazie-, Medizin-, Biotechnik
Anschlüsse
| | MPA 114 – 514 | MPA 614 – 1014 | MPA 1514 – 2414 |
| Gewinde: | 2x G 3/8″ IG | 2x G 3/4″ IG | 2x G 1″ IG |
| Flansch: | 2x DN 15 | 2x DN 20 | 2x DN 25 |
Werkstoffe
| Gehäuse: | 1.4571 (AISI316Ti) |
| O-Ringe: | EPDM, FKM, FFKM, FEP |
| Rotorwelle: | 1.4571 (AISI316Ti) |
| Stator, Gleitschieber: | Kohlegraphit |
| Gleitlager: | Kohlegraphit, SiC |
